Isolation optocoupleur MACH3

Une interface pour les signaux de commande CNC

Cette carte est proposée sous la désignation Isolation optocoupleur MACH3. Elle s’insère dans l’électronique d’un projet de commande numérique utilisant Mach3. L’optocouplage transmet un signal par une liaison optique ; les circuits concernés et les conditions d’isolation dépendent du schéma de la carte.

Points à vérifier pour votre installation

• Le mode de liaison entre l’ordinateur, le contrôleur éventuel et la carte.
• L’affectation des bornes, les niveaux des signaux et les entrées ou sorties nécessaires à votre projet.
• Les alimentations requises et le raccordement des masses selon le schéma.
• La correspondance avec les pilotes moteurs, les capteurs et la configuration Mach3 utilisée.

Raccordement et configuration

Réalisez les connexions hors tension en suivant le schéma de la référence livrée. Repérez chaque câble et configurez les affectations des entrées et sorties dans votre système de commande. Avant de lancer un déplacement, contrôlez les états des entrées et testez les fonctions de commande une à une.

Le nom Mach3 doit être complété par la vérification de l’interface matérielle utilisée et de sa configuration logicielle.

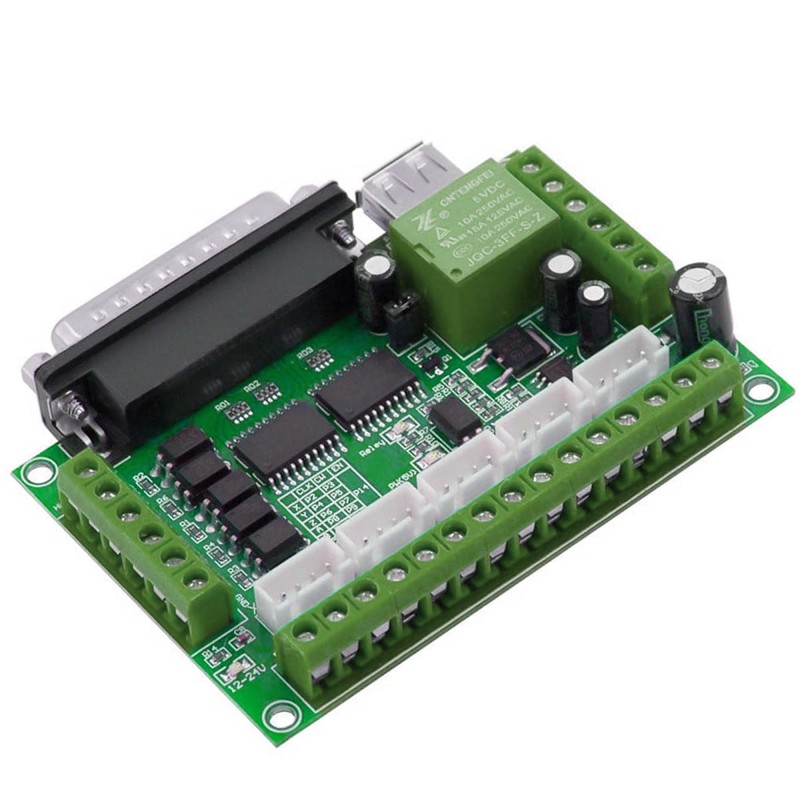

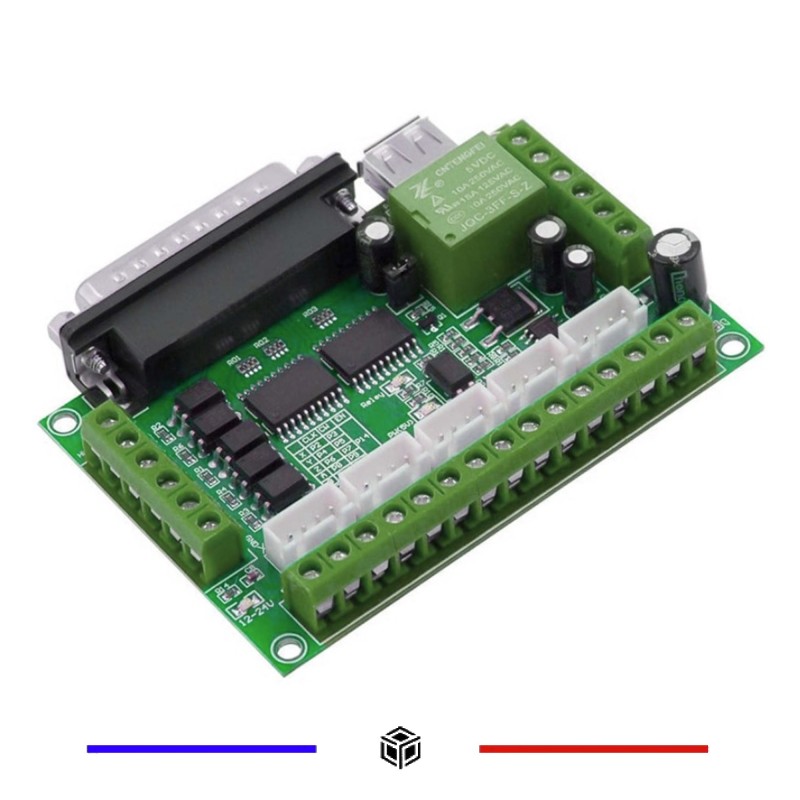

Photo non contractuelle.
